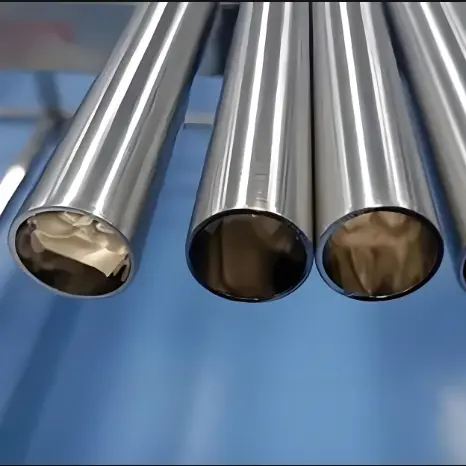

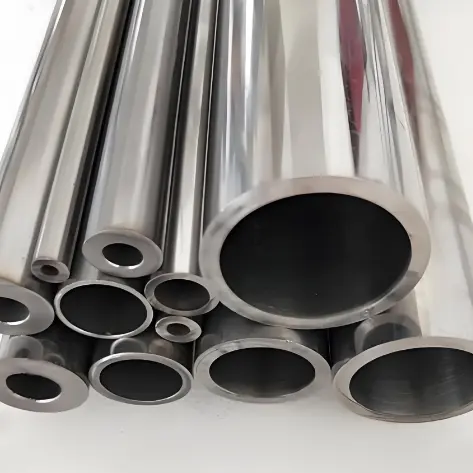

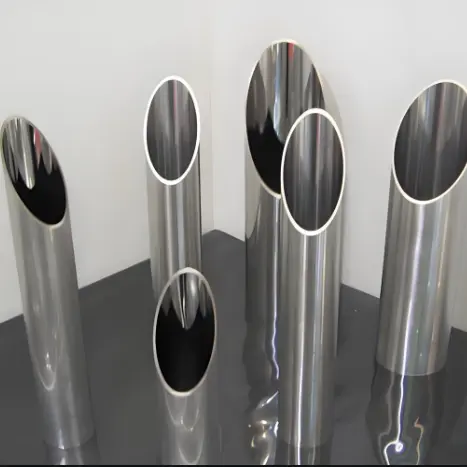

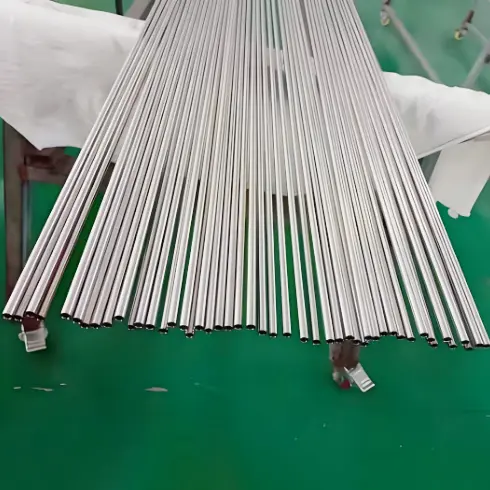

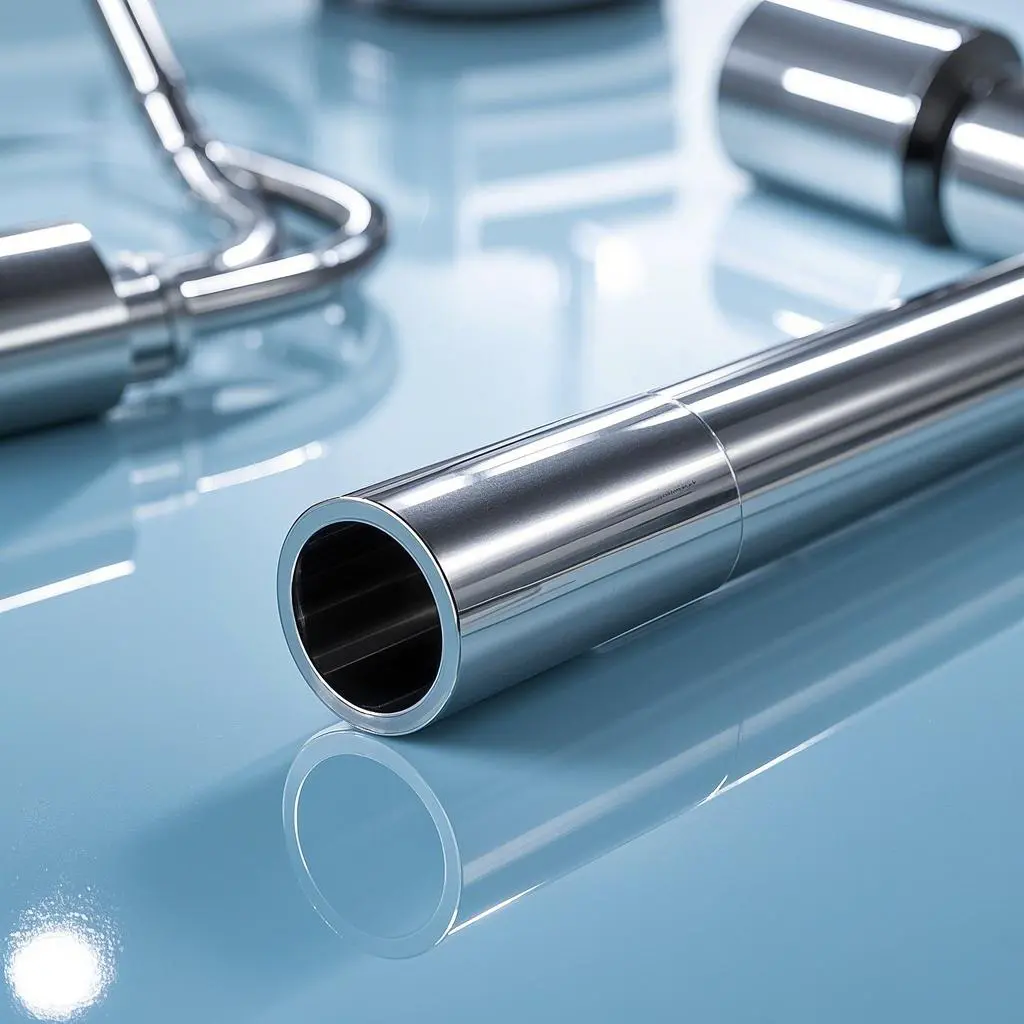

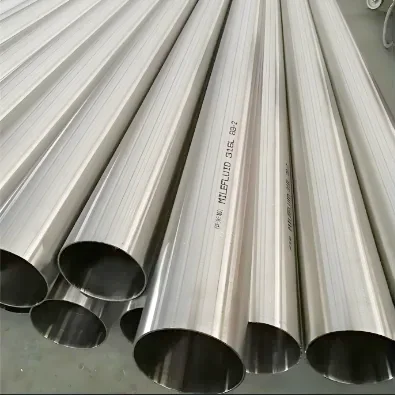

Elektronické čisté potrubie z nehrdzavejúcej ocele

Zhejiang Shuangsen Metal Technology Co., Ltd., výrobca vysokovýkonných komponentov kvapalinového systému, dodáva nerezové elektronické čisté potrubie špeciálne navrhnuté pre bezprašné dielne, farmaceutickú vodu a chladenie dátových centier AI. Na rozdiel od štandardných hadičiek sa náš proces vyznačuje vnútorným elektrolytickým leštením pod 0,2 μm, čím sa eliminuje biofilm a zachytávanie častíc. Každé potrubie prechádza pneumatickým testom tesnosti. So 133 výrobnými linkami a priamym tepelným spracovaním dodávame vonkajší priemer 19,0 – 165,2 mm v 304/316L, striktne spĺňajúce normy JIS G3447 a ASTM A269/A270, čím zaisťujeme spoľahlivosť pre kritické služby.

Prevod tekutín s vysokou čistotou – navrhnutý pre nulovú kontamináciu

V polovodičových, biofarmaceutických a AI chladiacich infraštruktúrach určuje spoľahlivosť systému integrita povrchu. Séria elektronických čistých rúrok poskytuje konzistentnú vnútornú povrchovú úpravu pod 0,2 μm Ra, dosiahnutú prostredníctvom viacstupňového mechanického leštenia a voliteľnej elektrolytickej pasivácie. To prakticky eliminuje uvoľňovanie častíc, priľnavosť baktérií a chemické zachytávanie – nevyhnutné pre ultračistú vodu, agresívne médiá a vysoko čisté plynové vedenia.

• Vnútorná úprava≤0,2μm (žiadne stopy), overené profilometrom.
• Elektrolytické lešteniek dispozícii pre zvýšený pomer Cr/Fe a pasívnu vrstvu.
• 100% test vzduchotesnosti– každá trubica samostatne testovaná na pokles tlaku.
• Materiálové možnosti:304/316L– plne sledovateľné až po frézovacie certifikáty.

Toto elektronické čisté potrubie z nehrdzavejúcej ocele nie je len hadička; je kritickým komponentom pre systémy s uzavretou slučkou, kde drsnosť povrchu priamo ovplyvňuje výnos procesu a intervaly údržby. V porovnaní so štandardnými sanitárnymi rúrami znižuje rafinovaná povrchová úprava ID frekvenciu CIP (clean-in-place) až o 40 % v aplikáciách v reálnych čistých priestoroch.

Presné tolerancie – súlad s JIS a ASTM

Pri automatickom orbitálnom zváraní a pripojení objímok je rozmerová kontrola nemenná. Naše elektronické čisté potrubia sa vyrábajú v dvoch paralelných rámcoch kvality:

• JIS G3447– s toleranciami OD od ±0,15 mm (≤25,4 mm) do +0,40/-1,20 mm pre veľké priemery.
• ASTM A269 / A270– OD tolerancia ±0,13 mm (≤38,1 mm) až ±0,76 mm (≥139,8 mm).
• Tolerancia hrúbky steny: ±10 % (OD ≥12,7 mm) / ±15 % (OD <12,7 mm).
• Dĺžka: pevná alebo náhodná, s možnosťou odrezania na dĺžku (štandardne +0/‑0 mm / +10 mm).

Táto schopnosť dvoch štandardov umožňuje bezproblémovú integráciu do domácich aj medzinárodných projektov, čím sa eliminuje potreba sprostredkovateľských adaptérov alebo prerobenia.

● k dispozícii; špeciálne tolerancie (napr. +0,30 mm) pre špecifické hrubostenné meradlá.

Viac ako 25 rokov zdokonaľovania procesov

Skúsenosti s výrobou čistých hadíc presahujú rámec strojovej prevádzky. V našom zariadení sa nachádza 133 montážnych liniek zváraných rúr vybavených:

• Online systém kontroly kruhovitosti– korekcia OD v reálnom čase počas zvárania.
• Vnútorná technológia vyrovnávania zvarov– odstraňuje vnútorné lemy bez zníženia hrúbky steny.
• Inline svetlé tuhé tavné tepelné spracovanie– zaisťuje rovnomernú štruktúru zŕn a povrch bez oxidov.

Táto infraštruktúra v kombinácii s dvoma desaťročiami spätnej väzby od ultračistého priemyslu nám umožnila vylepšiť sekvencie leštenia a parametre pasivácie špeciálne pre elektronické čisté potrubia. Výsledkom je produkt, ktorý dôsledne spĺňaHrubostenná rúra s veľkým priemerom z nehrdzavejúcej ocelepožiadavky, kde je rovnako dôležitá rozmerová stálosť a povrchová úprava.

Overené v kritickej infraštruktúre

Naše elektronické čisté potrubia sú nasadené v prostrediach, kde zlyhanie nie je možné:

• Výpočtové dátové centrá AI– chladiace slučky pre HUAWEI, Envicool, s prísnou iónovou čistotou.
• Farmaceutické / biospracovanie– WFI (voda na injekciu) a distribúcia čistej pary.
• Polovodičová fab– linky na dodávku ultračistých chemikálií a kalov.
• Hygiena potravín a nápojov– vysokoteplotné obvody CIP/SIP.

Autorita sa odráža v certifikáciách: ISO9001, ISO14001, ISO45001 aISO13485 (zdravotnícke zariadenia). Okrem toho je spoločnosť držiteľom označení „National High-tech“ a „Špecializovaný, rafinovaný, jedinečný a nový malý gigant“ – uznania, ktoré sa udeľujú len po prísnych technických auditoch.

Prečo sa táto elektronická čistá rúra odlišuje

• Povrchová úprava interiéru overená skúškou vzduchotesnosti– nielen vizuálna kontrola.
• Elektrolytické leštenie integrované vo vlastnej réžii– zabraňuje kontaminácii treťou stranou.
• Schopnosť hrubých stien– vyrábaťHrubostenná rúra s veľkým priemerom z nehrdzavejúcej oceleaž 165,2 mm OD s 3,05 mm stenou, pri zachovaní vnútornej povrchovej úpravy < 0,2 μm.
• Priama sledovateľnosť materiálu– každá cievka/doska je kódovaná podľa noriem ASTM/EN.
• Krátke dodacie lehoty– 133 výrobných liniek umožňuje paralelné spracovanie štandardných a zákazkových zákaziek.

V porovnaní s konvenčnými leštenými rúrami náš proces eliminuje efekt „pomarančovej kôry“, ktorý sa často prejavuje po ohýbaní alebo zváraní, pretože štruktúra zŕn základného materiálu je zachovaná kontrolovaným tepelným spracovaním. To sa priamo premieta do menšieho počtu problémov s koróziou napätím v prostrediach bohatých na chloridy.

Často kladené otázky – Technické vysvetlenia

Aká je presná metóda merania vnútornej drsnosti?

Kontaktný profilometer podľa ISO 4287, s viacerými obvodovými stopami; priemer Ra ≤0,2μm.

Dá sa táto nerezová elektronická čistá rúra ohýbať alebo zvárať bez toho, aby došlo k poškodeniu vnútornej povrchovej úpravy?

Áno – proces svetlého žíhania minimalizuje senzibilizáciu; odporúča sa však preplachovanie argónom počas zvárania, aby sa zabránilo vnútornej oxidácii.

Je elektrolytické leštenie povinné pre všetky objednávky?

Nie – ide o voliteľnú pridanú hodnotu. Samotné mechanické leštenie už dosahuje ≤ 0,2 μm; elektrolytická úprava ďalej zvyšuje odolnosť proti korózii.

Aký obal sa používa na ochranu vnútorného povrchu počas prepravy?

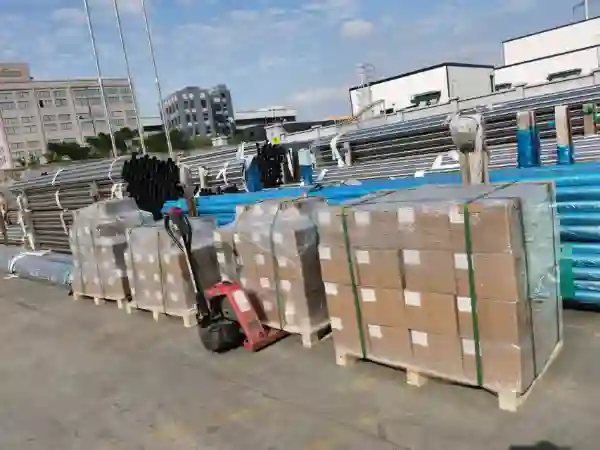

Každá trubica je uzavretá polyetylénovými koncovými zátkami, zabalená v antikoróznom papieri a zviazaná v drevených debnách – konce uzáverov sú preplachované dusíkom pre námornú prepravu na dlhé vzdialenosti.

Auditované procesy – od cievky po kontajner

• Kontrola surovín– chemické zloženie (OES) a mechanická pevnosť v ťahu.
• Priebežné monitorovanie– hrúbka steny (ultrazvuk), OD/ID (laserový mikrometer).
• Konečné uvoľnenie– hydrostatický alebo pneumatický test (podľa objednávky), plus ferroxylový test na voľné železo.
• Dokumentácia– Certifikáty EN 10204 3.1/3.2 s úplnou sledovateľnosťou šarže.

Tento systematický prístup zabezpečuje rovnomernéHrubostenná rúra s veľkým priemerom z nehrdzavejúcej ocelevarianty si zachovávajú rovnakú povrchovú integritu ako rúry s malým priemerom, čo je výzva, ktorú mnohí výrobcovia nemôžu zaručiť z dôvodu namáhania pri valcovaní.

Výhody životného cyklu

• Nižšie celkové náklady na vlastníctvo– znížené zanášanie znamená menej častú výmenu.
• 100% recyklovateľné– Triedy 304/316L sú plne kompatibilné s recyklačnými tokmi v uzavretej slučke.
• Energeticky efektívna výroba– naša pec na svetlé žíhanie využíva regeneračné horáky, ktoré znižujú spotrebu zemného plynu o 18 % v porovnaní s konvenčnými vsádzkovými pecami.

Tieto faktory sú v súlade s prioritami ESG (Environmental, Social, Governance) pre koncových používateľov v Európe a Severnej Amerike bez kompromisov v oblasti mechanického výkonu.

Výhody priamej výroby

• Vlastný dizajn nástrojov – rýchla výmena pre neštandardné kombinácie OD/hrúbky.
• Špeciálna linka na výrobu čistých rúr – izolovaná od všeobecnej priemyselnej výroby rúr, aby sa zabránilo krížovej kontaminácii.
• Údaje SPC (statistical process control) v reálnom čase dostupné na požiadanie.
• Podpora preHrubostenná rúra s veľkým priemerom z nehrdzavejúcej oceles vlastnou dĺžkou do 6 m bez spájania.

Navrhnuté pre najnáročnejšie čisté aplikácie

Či už je požiadavka na farmaceutickú vodu, pokročilé chladiace systémy alebo chemický prenos, séria elektronických čistých rúrok poskytuje overenú kvalitu povrchu a mechanickú spoľahlivosť. Kombinácia dvojitej zhody JIS/ASTM, vlastného elektrolytického leštenia a 100% testovania tesnosti poskytuje úroveň istoty, ktorá sa zhoduje alebo prevyšuje úroveň dovážaných alternatív.

Priemysel rúr Shuangsensa zaviazala vybudovať celosvetovo uznávanú čínsku značku pre presné potrubia z nehrdzavejúcej ocele, ako je elektronické čisté potrubie z nehrdzavejúcej ocele. Akreditácie nášho závodu a 25-ročné skúsenosti s poprednými technologickými firmami (vrátane HUAWEI a Envicool) dokazujú, že „Vyrobené v Číne“ môže skutočne znamenať „štandardnú kvalitu“. Pre projekty, kde je čisté potrubie kriticky dôležité, sú naše zariadenia a metodika navrhnuté tak, aby poskytovali konzistentné, overiteľné a opakovateľné výsledky.

— Shuangsen: kde sa presnosť spája s integritou procesu. —
